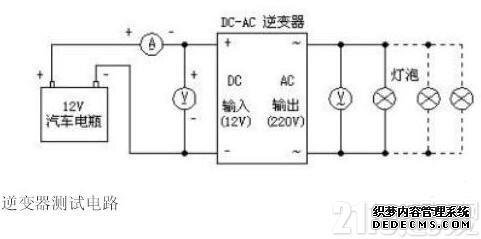

将说明基于MOS管和变压器的逆变器电路。

由于方波信号发生器发出的振动信号电压的最大幅度为0-5V，因此将振动信号电压放大以完全控制电源开关电路，对于TR1和TR2，为0？12V。
如图3所示。
2）
3MOS FET电源开关电路
以下是对由C-MOS FET（请参见MOS FET）（见图4）组成的应用电路的操作的简要说明。
该电路结合了改进的P沟道MOS FET和改进的N沟道FOS MOS。
输入端子为低电平时，P沟道MOS FET导通，输出端子连接至电源的正极。
输入端子为高电平时，N沟道MOS FET导通，输出端子接地。
在该电路中，P沟道MOS FET和N沟道MOS FET始终以相反的状态工作，它们的相位输入和输出相反。
这样，可以获得更大的电流输出。
同时，由于漏电流的影响，栅极电压尚未达到0V，并且如果栅极电压小于1-2V，则MOS场效应晶体管截止。
不同的FET的断开电压略有不同。
因此，该电路不会引起电源短路，因为两个管同时导通。
